樣品在激發(fā)時(shí)，激發(fā)的點(diǎn)何為正常？何為非正常？如果出現(xiàn)非正常的情況，我們?cè)搹哪菐讉€(gè)下面去查找原因呢？這一系列困惑大家的問題，你都將從下面找到答案。

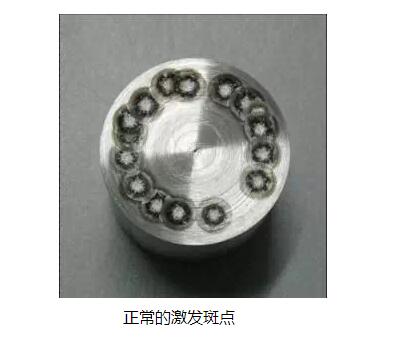

*濃縮（凝聚）放電—激發(fā)點(diǎn)中心處侵蝕均勻并有金屬光澤，此為正常放電，表明儀器工作正常。

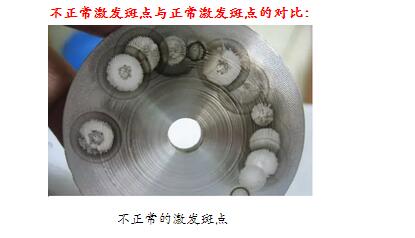

擴(kuò)散放電-激發(fā)點(diǎn)呈白色，強(qiáng)度值低，

樣品表面無侵蝕，為非正常放電。

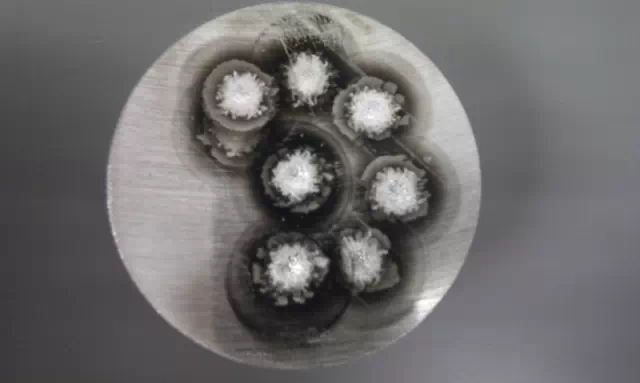

Fe基樣品正常激發(fā)斑點(diǎn)

影響激發(fā)點(diǎn)不正常的因素：

•氬氣質(zhì)量不達(dá)標(biāo)。

•樣品本身有缺陷：微觀疏松、裂紋、等。

•樣品處理不當(dāng)：鋁硅合金在車削時(shí)噴淋酒精、車刀有油、處理鐵基樣品時(shí)由于車刀太鈍或使用不合適的砂紙導(dǎo)致樣品過度發(fā)熱而嚴(yán)重氧化。

•氬氣廢氣排出系統(tǒng)堵塞導(dǎo)致排氣不順暢。

•氬氣凈化器失效，儀器的凈化管失效。

•火花臺(tái)進(jìn)水。

•氬氣管道有泄漏。

•儀器的閥體有問題或控制系統(tǒng)有問題。
